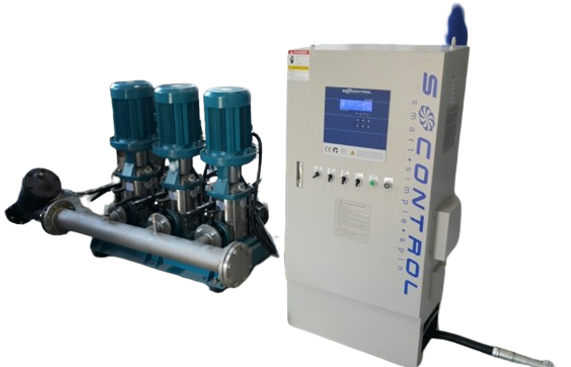

부스터펌프 시스템 (SER85~200)

구조 및 특징

사용처의 급수사용량에 따라 펌프 대수 및 회전수를 자동으로 제어하여 상시 일정한 압력으로 직접 공급하는 자동급수장치

제품의 용도

아파트,빌딩,주택 등 급수용펌프
일반급수 및 고압살수,고압세척용
상수도 가압용, 냉온수 순환용

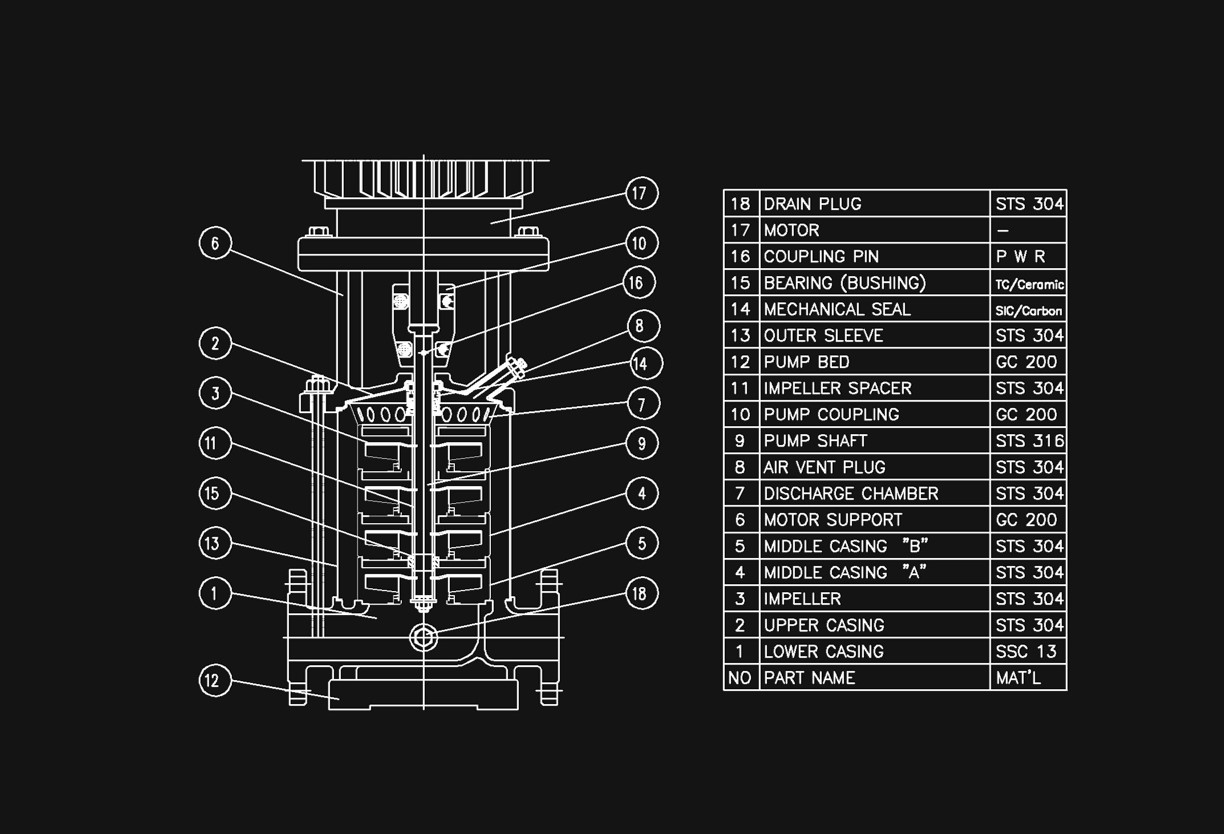

펌프 상세도


성능 곡선도

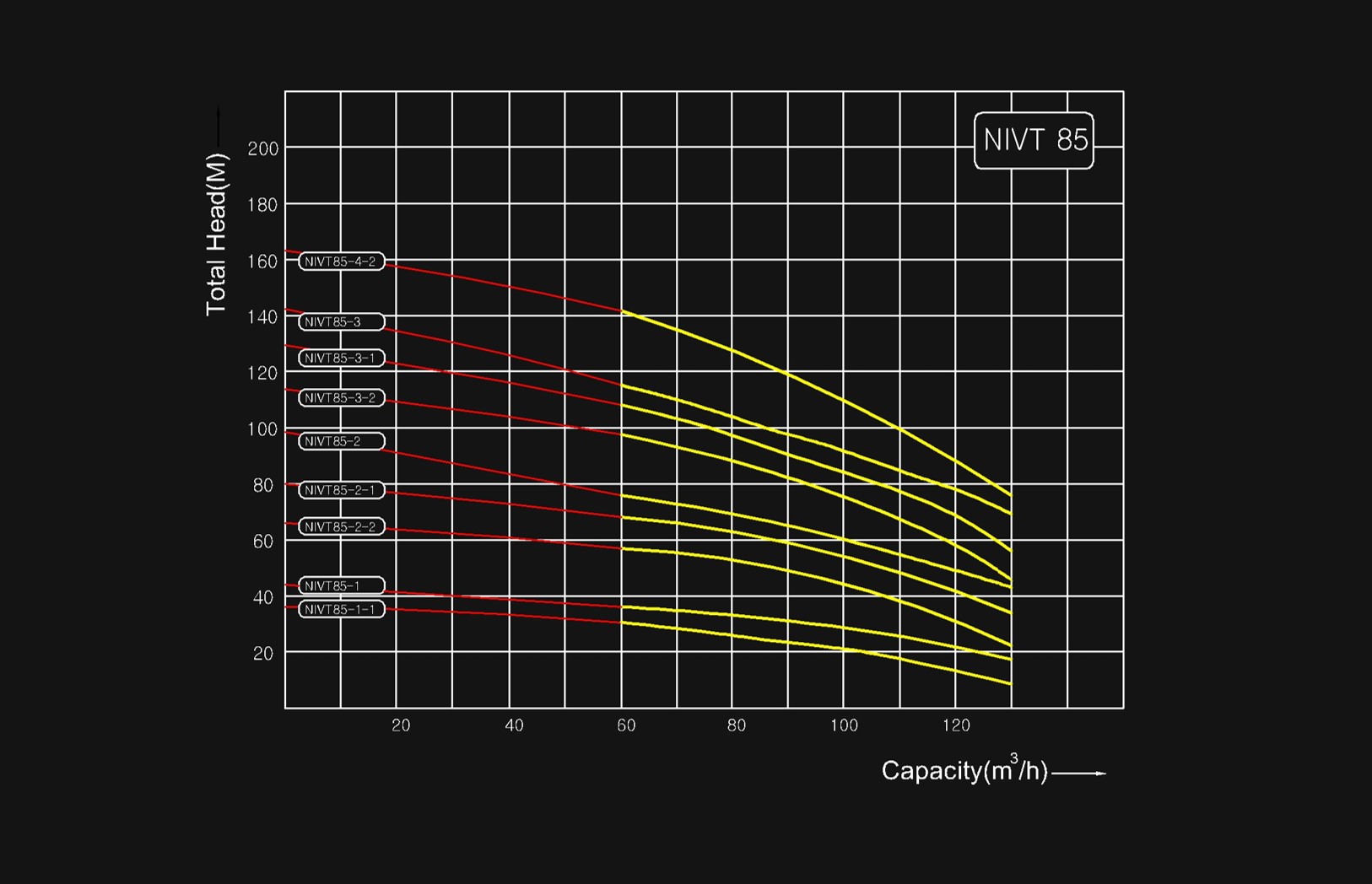

NIVT 85

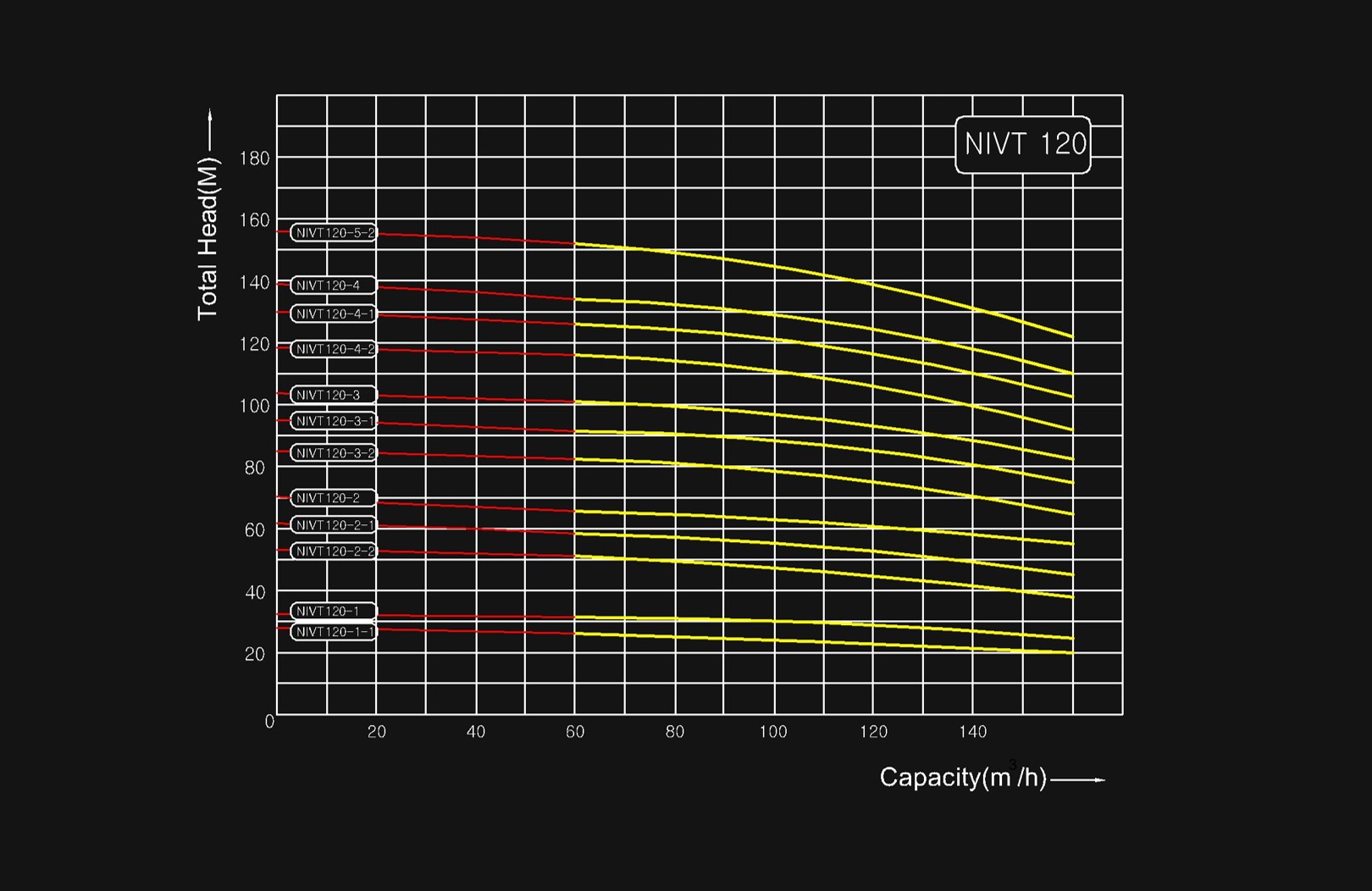

NIVT 120

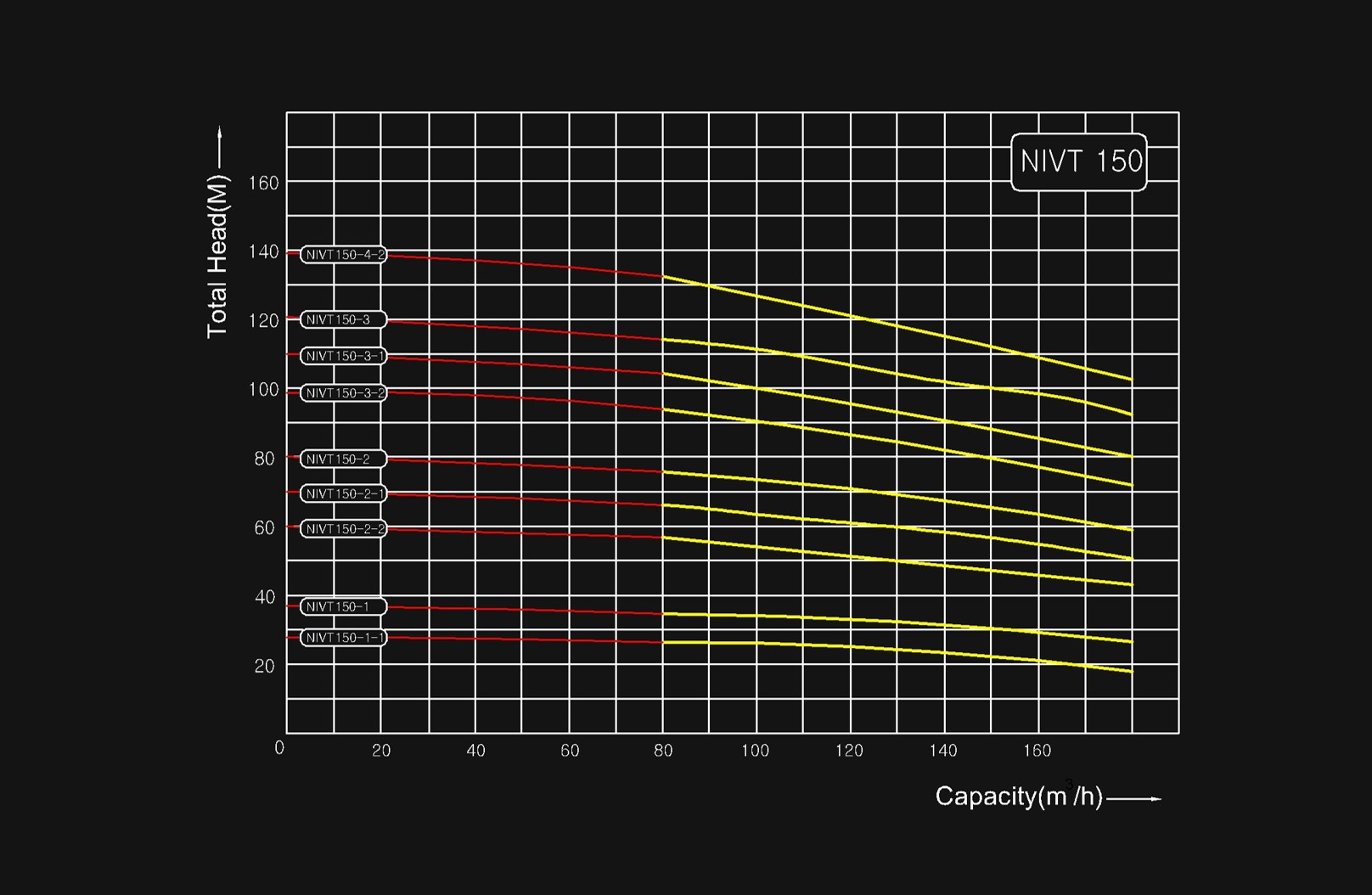

NIVT 150

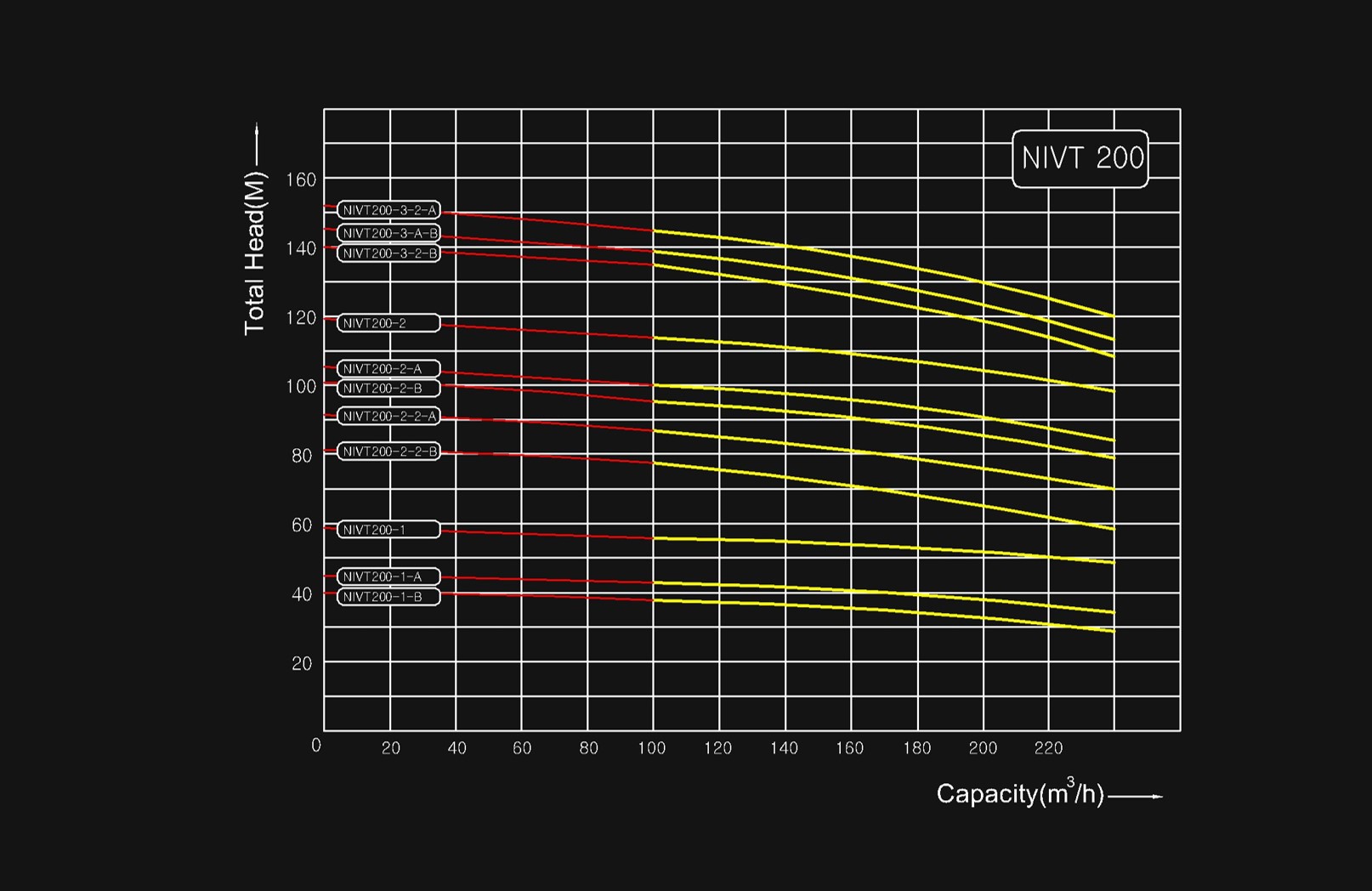

NIVT 200

표준 규격

NIVT 85
NIVT 120
NIVT 150
NIVT 200

NIVT 85
펌프형식 (Model)	동력 (kW)	동력(HP)	Q(㎥/h)	0	60	70	80	85	90	100	110	120	130
NIVT85-1-1	11	15	H (m)	36	31	27	25	24	23	21	18	14	9
NIVT85-1	15	20		44	36	35	33	31	30	29	26	23	18
NIVT85-2-2	18.5	25		66	59	57	54	51	48	44	39	32	22
NIVT85-2-1	22	30		80	67	65	62	59	57	51	47	41	33
NIVT85-2	30	40		99	76	73	69	66	64	60	56	52	44
NIVT85-3-2	37	50		114	98	94	88	85	82	75	69	59	46
NIVT85-3-1	37	50		129	108	104	98	94	90	83	78	69	56
NIVT85-3	45	60		142	116	111	105	102	97	93	88	79	69
NIVT85-4-2	45	60		163	141	135	128	124	118	109	102	89	72

NIVT 120
펌프형식 (Model)	동력 (kW)	동력(HP)	Q(㎥/h)	0	60	70	80	90	100	110	120	130	140	150	160
NIVT120-1-1	15	20	H (m)	28	26.5	26	25	24.5	23.8	23	22.5	21.5	21.3	21	20
NIVT120-1	18.5	25		32	30.8	30.7	30.7	30.5	30.3	29.5	28.8	27.6	26.4	25.4	24.4
NIVT120-2-2	30	40		53	51.5	50.5	49.5	47.5	46	45.5	44.8	43	41	39.7	38.5
NIVT120-2-1	30	40		61.7	58.3	58	57.3	56	54.7	54	53	51.5	50	47.4	45
NIVT120-2	37	50		70.5	66.3	66	65.7	65	64.4	63	62	60.7	59.6	57	54.6
NIVT120-3-2	45	60		85	83	82	81	79.5	78	76	74.5	73.5	71	68.5	65
NIVT120-3-1	45	60		95	91.3	91	90.4	89	87.7	86	84.4	82	80	76.7	73.3
NIVT120-3	55	75		104	100.3	100	99.4	98.3	97.3	95.5	94	92	90	86.3	82.7
NIVT120-4-2	75	100		118.5	116	115.5	114	113	111	109	105.5	104	100	97	93
NIVT120-4-1				130	126	125.4	124.6	122.6	120.6	118.5	116.5	114	111.3	107	103
NIVT120-4				139	134	133	132	131	129.5	127.5	125	122	119	114.5	109.5
NIVT120-5-2				156	152	151	149.7	147	144	141.5	139	135.5	132	127	122

NIVT 150
펌프형식 (Model)	동력 (kW)	동력(HP)	Q(㎥/h)	0	80	90	100	110	120	130	140	150	160	170	180
NIVT150-1-1	15	20	H (m)	28	26.5	26	25.7	25	24.3	23.8	23.2	22.3	21.2	19.5	18
NIVT150-1	22	30		37	35	34.5	34	33.6	33	32.3	31.7	30.7	29.6	28	27
NIVT150-2-2	30	40		60	57	55.5	53	52	51.3	50	49	48	47	45	43
NIVT150-2-1	37	50		70	67	65	63.5	62	61	60	58.5	56	55	53	51
NIVT150-2	45	60		80	75.7	74.5	73.6	72	70.4	69	67.5	65.5	63.5	61	59
NIVT150-3-2	55	75		99	94	92	90.5	88.4	86.4	83.8	81	80	78	75.3	72.5
NIVT150-3-1	75	100		110	104	102.5	100	98	96	94	92	89	87	84	80
NIVT150-3				121	114.4	113	111.3	109	106.5	104	101.5	99	96	93	89.4
NIVT150-4-2				139	133	130.3	127.6	124.6	121.7	118.3	115	112.5	110	106.3	102.5

NIVT 200
펌프형식 (Model)	동력 (kW)	동력(HP)	Q(㎥/h)	0	100	120	140	160	180	200	220	240
NIVT200-1-B	30	40	H (m)	40	38	37	36.5	35.5	34	33	31	29
NIVT200-1-A	37	50		45	43	42	41.5	40	39	38	36.5	34.5
NIVT200-1	45	60		59	56	55	54.5	53.5	53	52	50.5	48.5
NIVT200-2-2B	55	75		81.6	77.5	75.5	73.5	71	68.5	66	62	58.5
NIVT200-2-2A	75	100		92	87	85	83	81	79	77	74	70
NIVT200-2-B	75	100		101	95.5	93.5	92.5	90.5	88.5	86	82.5	79
NIVT200-2-A	90	120		106	100	98.5	97.5	95.5	93.5	91	88	84
NIVT200-2	90	120		120	114	112.5	111	109.5	107.5	105	101.5	98.5
NIVT200-3-2B	110	150		140	135	132.5	129.5	126	122.5	119	114	108.5
NIVT200-3-A-B				145	139	136.5	134	131	128	124	119	113.5
NIVT200-3-2A				152	145	142.5	140	137	133.5	130	125.5	120
