구조 및 특징

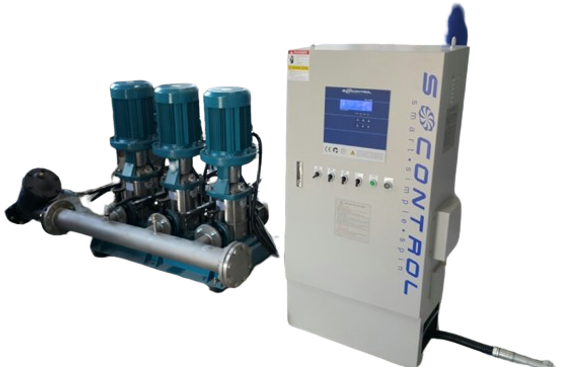

• 사용처의 급수사용량에 따라 펌프 대수 및 회전수를 자동으로 제어하여 상시 일정한 압력으로 직접 공급하는 자동급수장치

제품의 용도

• 아파트,빌딩,주택 등 급수용펌프
• 일반급수 및 고압살수,고압세척용
• 상수도 가압용, 냉온수 순환용

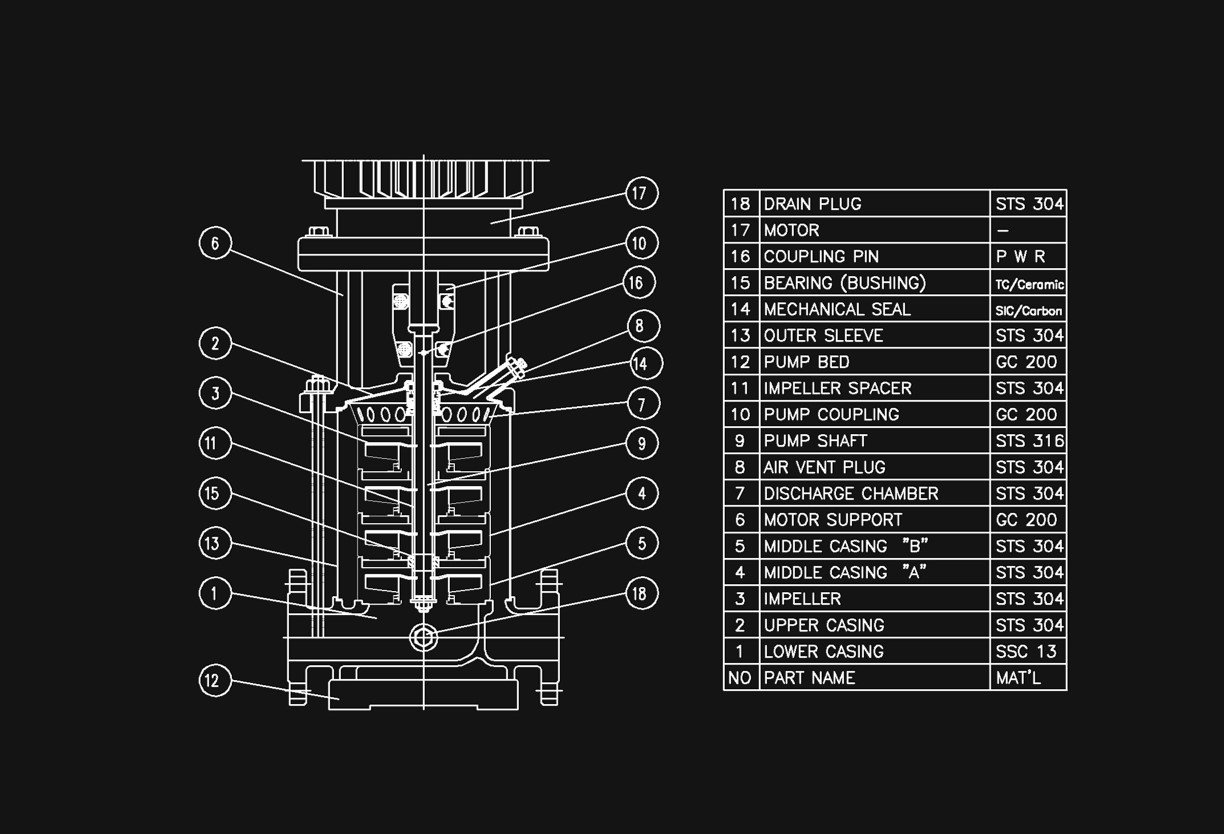

펌프 상세도

성능 곡선도

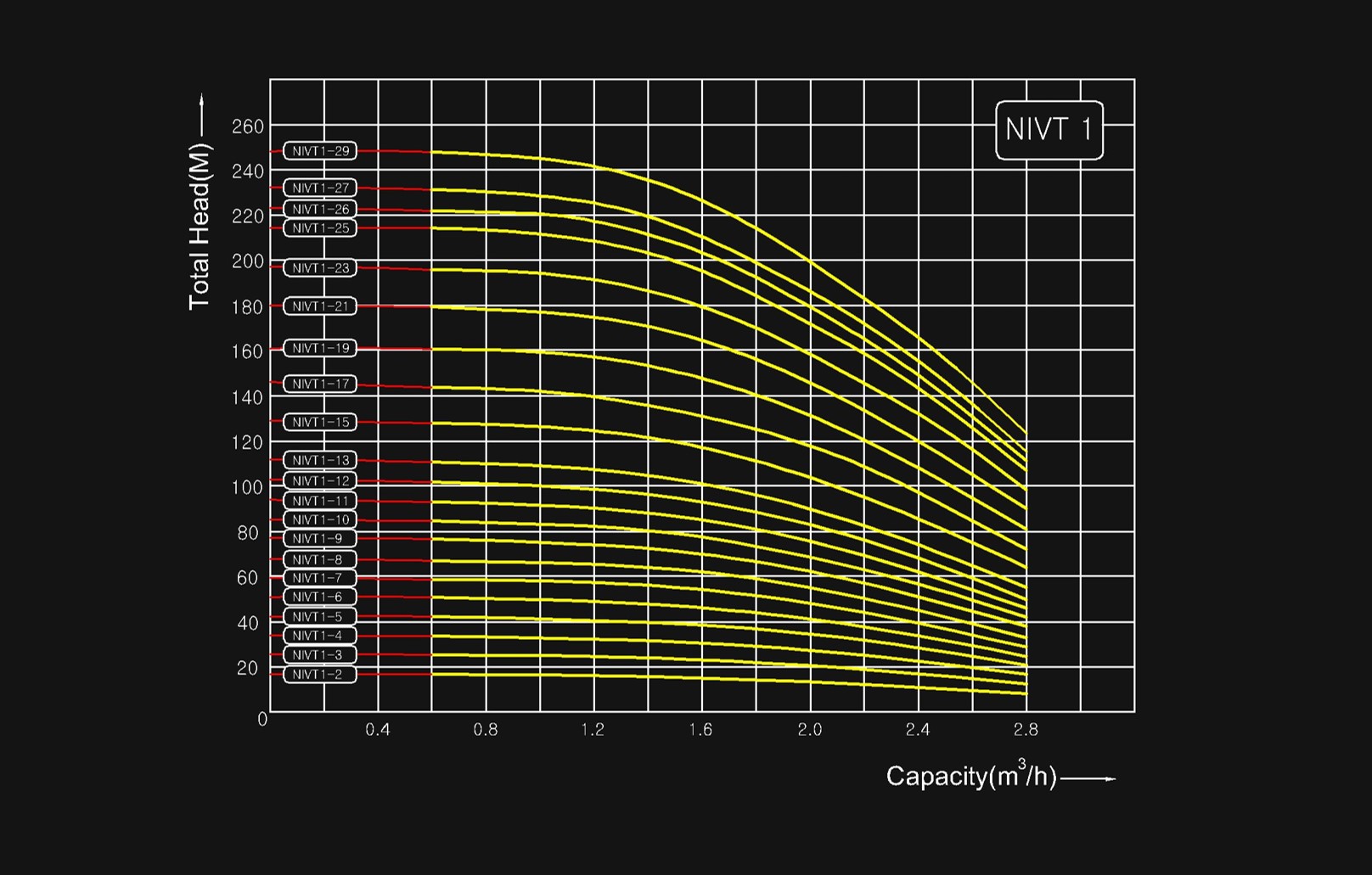

• NIVT 1

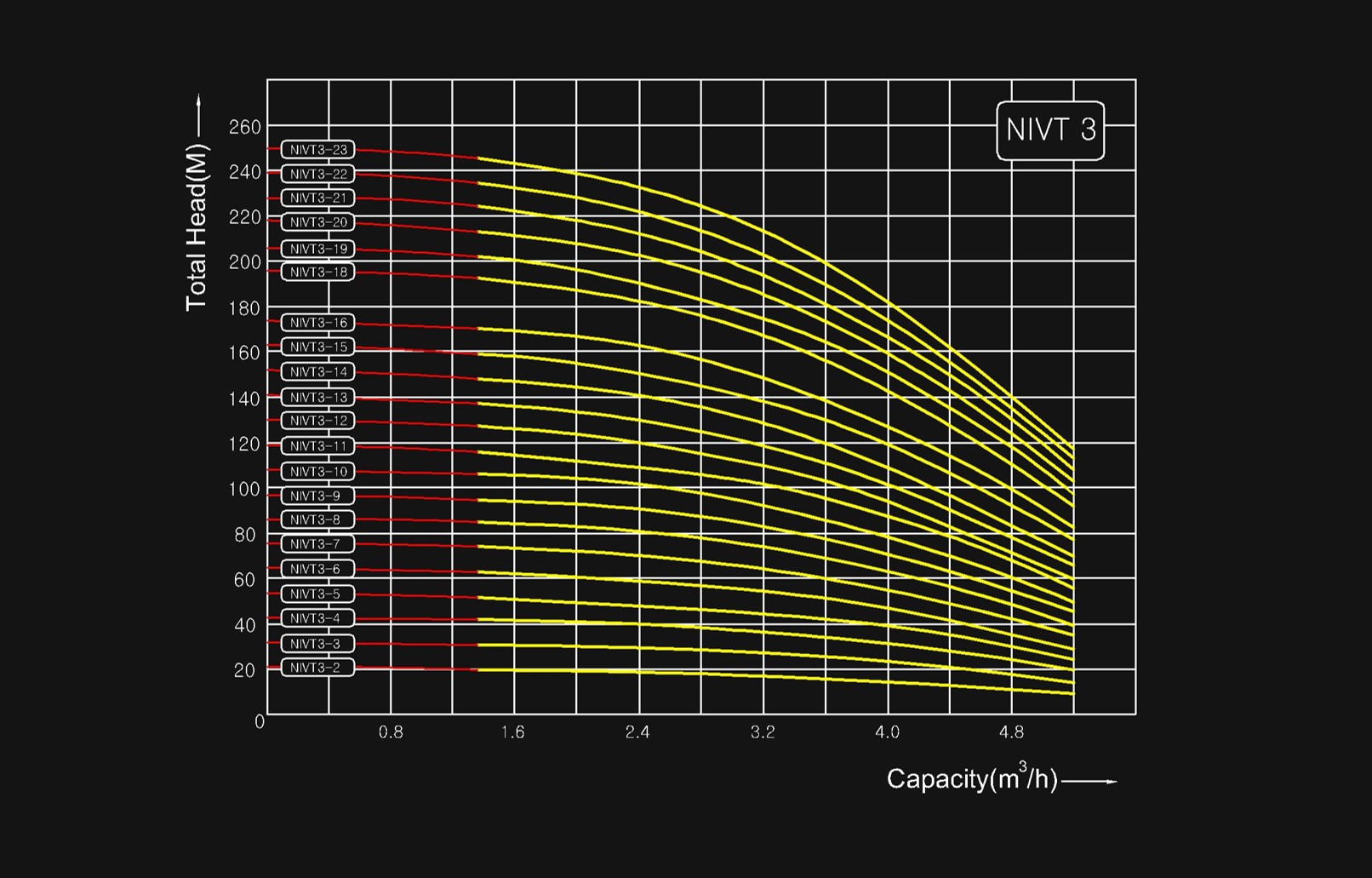

• NIVT 3

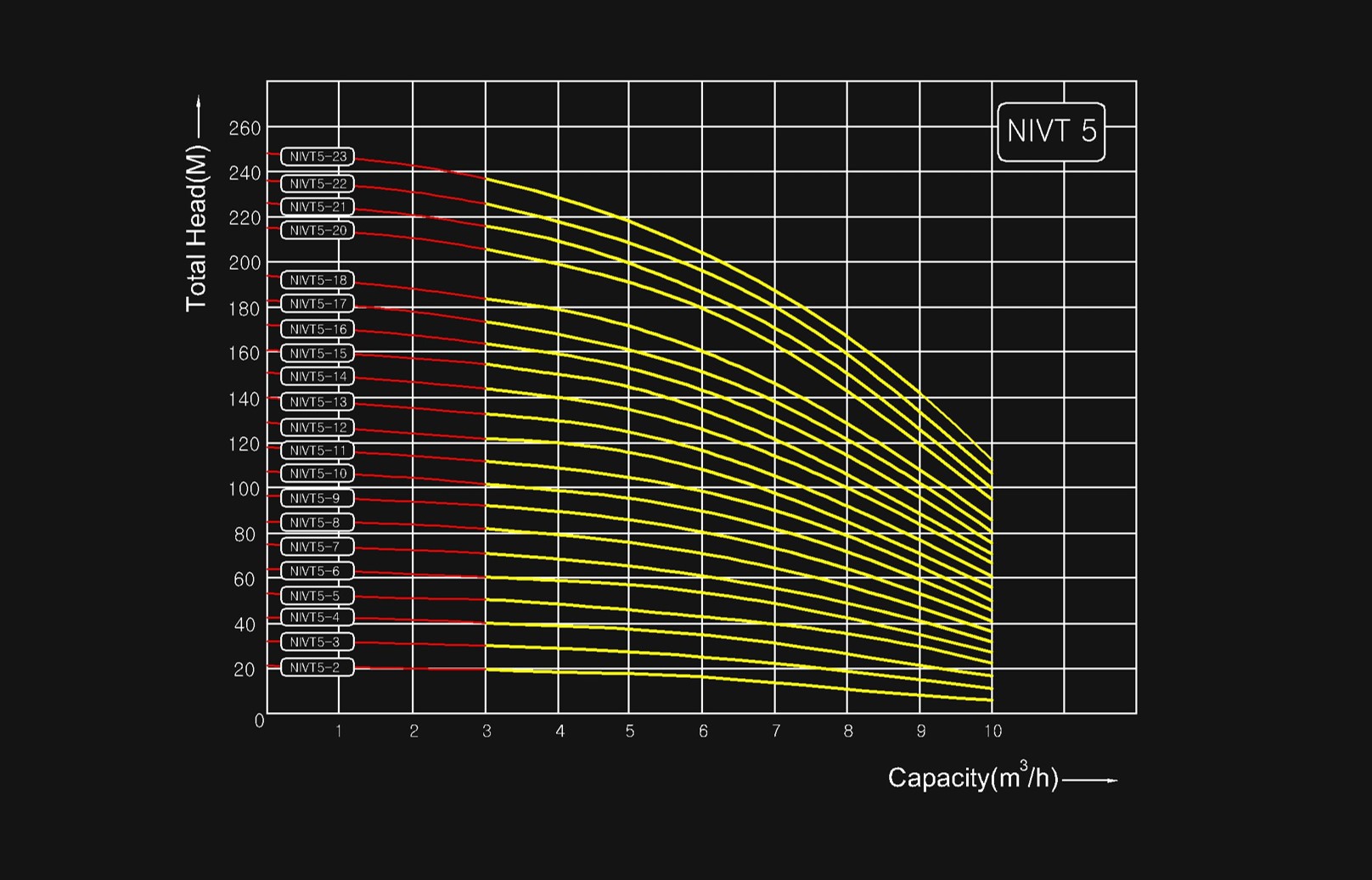

• NIVT 5

표준 규격

• NIVT 1
• NIVT3
• NIVT 5

NIVT 1

펌프형식 (Model)	동력 (kW)	동력(HP)	Q(㎥/h)	0	0.6	0.8	1	1.2	1.4	1.6	1.8	2	2.4	2.8
NIVT 1-2	0.37	0.5	H (m)	17.5	17	16.8	16.6	16.4	16	15.4	14.6	13.7	11.3	8.4
NIVT 1-3				26	25.5	25.3	25	24.6	24	23	22	20.5	17	12.5
NIVT 1-4				34	33.8	33.5	33	32.5	31.5	30.5	29.3	27.5	22.5	16.8
NIVT 1-5	0.55	0.75		43	42.5	42	41.5	41	40	38.6	36.6	34.4	28.3	21
NIVT 1-6				51.5	51	50.6	50	49	47.5	46	44	41	34	25
NIVT 1-7	0.75	1		60	59	58.5	58	57	56	54	51.5	48	39	29
NIVT 1-8				68	67	66.5	66	65.5	64	62	59	55	45	33
NIVT 1-9				77	76.5	76	75	74	72	69.5	66	62	51	38
NIVT 1-10	1.1	1.5		85.5	84.5	84	83	82	80	77	73	68.5	56.5	42
NIVT 1-11				94	93	92.5	91.5	90	88	85	80.5	75.5	62	46
NIVT 1-12				103	102	101	100	98.5	96	92.5	88	82.5	68	50
NIVT 1-13				112	111	110	109	107	105	101	96	90	74	55
NIVT 1-15	1.5	2		129	128	127	126	124	121	117	111	104	86	64
NIVT 1-17				146	144	143	142	140	137	132	125	118	97	72
NIVT 1-19	2.2	3		162	161	160	159	157	153	147	140	131	108	81
NIVT 1-21				180	179	178	177	175	170	164	155	145	120	90
NIVT 1-23				197	196	195	194	191	186	179	170	158	132	98
NIVT 1-25				215	214	213	211	208	203	195	184	172	143	107
NIVT 1-26				223	222	221	220	217	211	203	192	179	149	111
NIVT 1-27	3	4		232	231	230	228	225	219	210	199	186	155	115
NIVT 1-29				249	248	247	245	242	235	226	214	299	166	123

NIVT3

펌프형식 (Model)	동력 (kW)	동력(HP)	Q(㎥/h)	0	1.4	1.8	2.4	2.8	3	3.6	4.2	4.8	5.2
NIVT3-2	0.37	0.5	H(m)	21.2	20.2	19.8	19	18.2	17.7	16	14	11.5	92
NIVT3-3	0.55	0.75		32	31	30.5	29.5	28.4	27.6	25.2	22	18	14.6
NIVT3-4	0.75	1		43	42	41.5	40	38	37	33.5	29.5	24.5	20
NIVT3-5	1.1	1.5		54	52	51	48.5	46.5	45.5	42	37.5	30.2	24.5
NIVT3-6				65	63	62	59	57	55.5	50.5	44.5	36	29.5
NIVT3-7				76	74	73	70	67	65.5	60	52	43.2	35
NIVT3-8	1.5	2		86	85	84	81	77	75	68	59.5	49	40
NIVT3-9				97	95	94	91	87.5	85	77	67	55	45
NIVT3-10	2.2	3		108	106	105	101	96	93.5	85	74.5	60.5	50
NIVT3-11				119	116	114	111	106	103	94	82	68	56
NIVT3-12				130	127	125	120	115	112	103	88	72	60
NIVT3-13				141	137	135	130	125	122	111	95.5	78	66
NIVT3-14				152	148	146	141	135	131	119	102.5	83.5	70
NIVT3-15	3	4		163	159	157	151	146	142	130	113	92	77
NIVT3-16				174	170	168	161	156	152	138	121	99	82
NIVT3-18				196	192	189	182	175	171	156	135	110	92
NIVT3-19				206	202	199	190	183	179	164	143	118	97
NIVT3-20	4	5.5		218	213	210	202	194	189	173	150	124	103
NIVT3-21				228	224	220	212	204	199	181	158	130	108
NIVT3-22				239	234	230	222	212	207	190	165	135	113
NIVT3-23				250	245	241	232	223	218	199	172	140	117

NIVT 5

펌프형식 (Model)	동력 (kW)	동력(HP)	Q(㎥/h)	0	3	4	5	6	7	8	9	10
NIVT5-2	0.55	0.75	H(m)	21.2	19.4	18.8	17.7	16	13.5	11	8.6	6.2
NIVT5-3	0.75	1		31.8	30.2	29.3	27.6	25.2	22.3	18.8	15.2	11.5
NIVT5-4	1.1	1.5		42.5	40.3	39	37	34.5	31	26.5	21.5	16.8
NIVT5-5	1.5	2		53.3	50.4	49	47	44	39.8	35	29.5	23
NIVT5-6				64	60.5	59.3	57	53.3	48.7	42	34.5	27.5
NIVT5-7	2.2	3		75	71	68	65.5	61.2	56.2	49	40.5	32
NIVT5-8				85	82	79.5	75.5	70.6	64.5	56	46	36.5
NIVT5-9				96.5	92.2	89.5	85.5	80	73	64	53	41
NIVT5-10	3	4		107	102	99	95	89.3	81	71	59	46
NIVT5-11				118	112	109	104	98	90	79	65	50.5
NIVT5-12				129	122	120	115	107	97.5	85	71	56
NIVT5-13	4	5.5		140	133	130	124	115	105	92	78	61
NIVT5-14				151	144	140	134	125	114	100	84.5	66
NIVT5-15				161	155	151	144	134	121	106	89	71
NIVT5-16				172	164	159	153	143	130	114	95	76
NIVT5-17	5.5	7.5		183	174	168	161	151	139	121	102	81
NIVT5-18				194	184	179	171	160	146	128	108	86
NIVT5-20				215	206	199	190	179	162	143	120	95
NIVT5-21				226	216	209	199	187	171	151	126	100
NIVT5-22				236	226	218	208	196	180	158	134	107
NIVT5-23				248	237	228	218	205	188	166	141	113
