남일

구조 및 특징

• 더블 볼류트 방식을 채용하여 토출량의 범위가 넓고 효율이 좋음
• 구조가 간단하여 내구성이 좋음
• 표준화된 설계로 부품의 호환성이 좋음

제품의 용도

• 아파트 및 고층빌딩의 급수용
• 고층 건물의 소화전 및 스프링쿨러
• 보일러급수용,취수용,송수용,관개용수용
• 광산 등 고 지역의 배수용

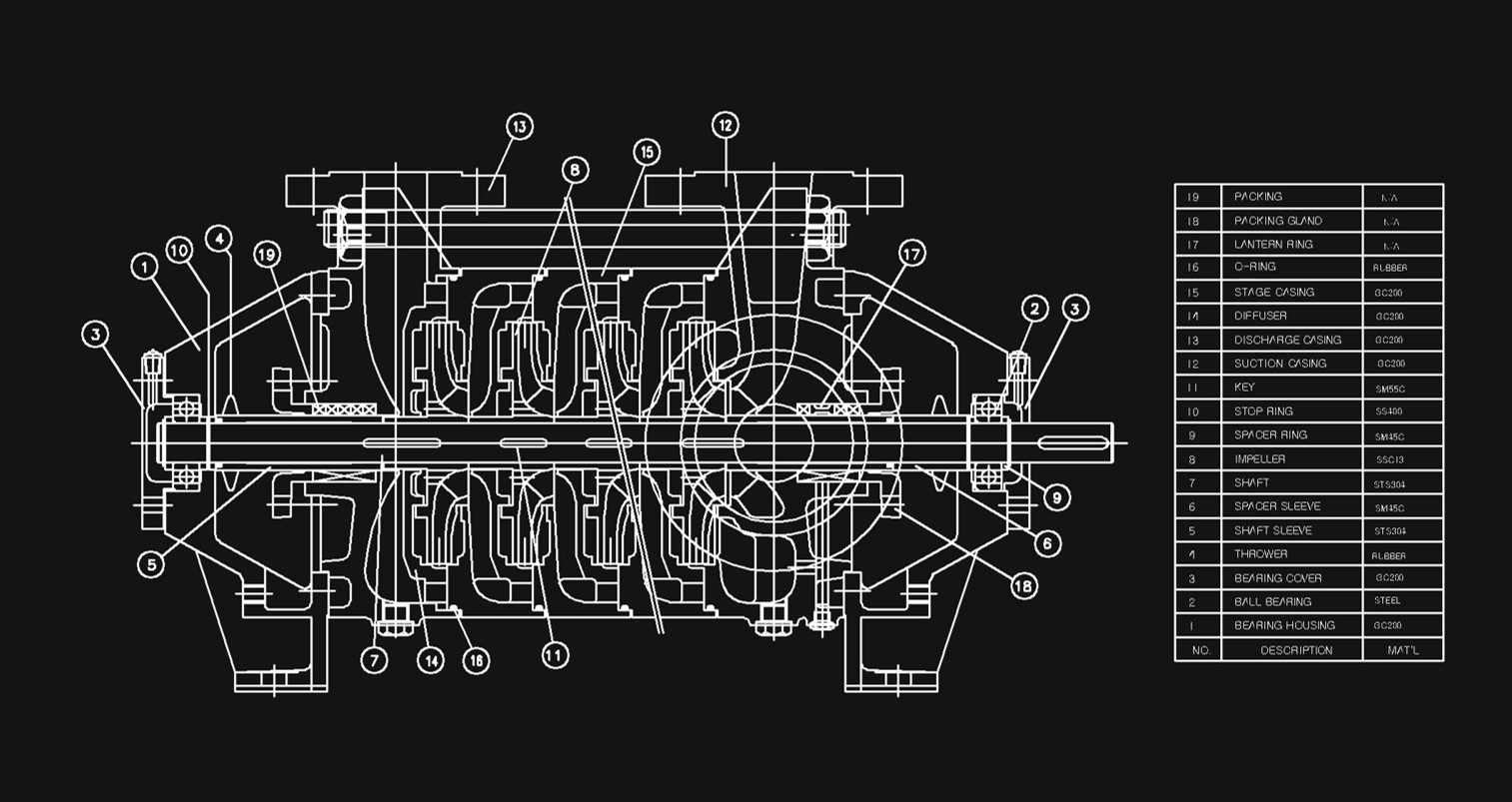

펌프 상세도

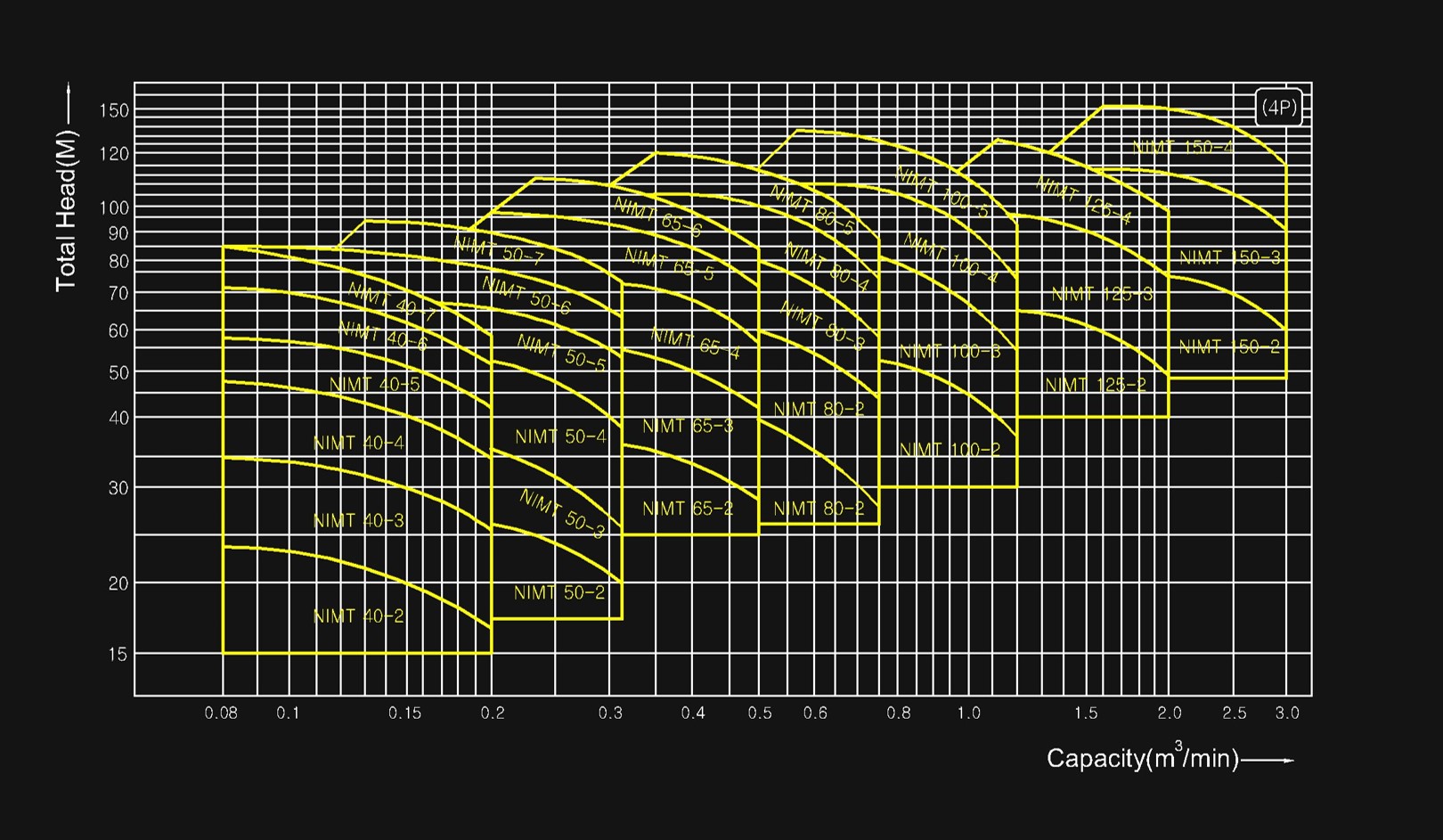

성능 곡선도

• 성능곡선도

표준 규격

• 40A~65A
• 80A~150A

40A~65A

펌프형식 (Model)	단수 (Sta.)	동력 (kW)	흡입구경 (mm)	토출구경 (mm)	유량 (㎥/min)	양정 (m)
NIMT 40	2	1.5	40	40	0.15	20
	3	2.2				29.5
	4	3.7				40
	5					51
	6	5.5				61.5
	7					70
MINT 50	2	3.7	50	50	0.25	24
	3	5				31
	4					47
	5	7.5				61
	6	11				72
	7					84
NIMT 65	2	5.5	65	65	0.4	33
	3	7.5				50
	4	11				68
	5	15				84
	6					97

80A~150A

펌프형식 (Model)	단수 (Sta.)	동력 (kW)	흡입구경 (mm)	토출구경 (mm)	유량 (㎥/min)	양정 (m)
NIMT 80	2	7.5	80	80	0.6	35
	3	11				54
	4	15				72
	5	18.5				90
	6	22				105
NIMT 100	2	15	100	100	1	45
	3	22				65
	4	30				90
	5	37				110
NIMT 125	2	30	125	125	1.6	60
	3	45				87
	4	55				112
NIMT 150	2		150	150	2.5	70
	3	90				104
	4	110				138
